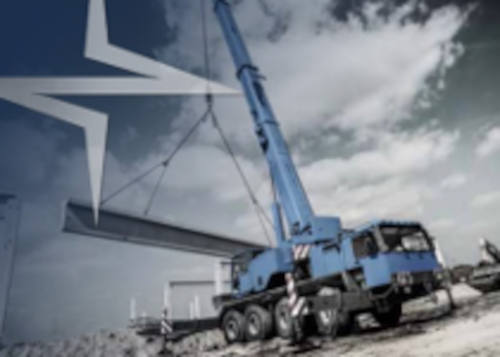

Высокопродуктивное полное сварное решение для кранов и подъёмных технологий

Вызов

Прежде всего, всегда важно понимать фактические требования заказчика и оценивать условия сварки. В связи с этим наша компания сосредоточилась на наиболее часто используемых областях применения у производителей кранов, а именно на угловых швах фундаментов, рам и балок из стали S690 QL и S 700 MC толщиной от 7 до 40 мм.

Предлагаем усовершенствования как полуавтоматической, так и роботизированной сварки, используя процессы, разработанные и созданные для максимальной производительности и оптимизировав поведение электрической дуги благодаря расходным материалам Böhler Welding и сварочным программам . Крайне важным был выбор оптимальных параметров сварки для повышения производительности и качества сварных швов, что позволило избежать необходимости повторной обработки.

Компетенция по решению

Команда специалистов по прикладным технологиям предложила Böhler X 70-IG, подходящее сварочное оборудование и средства индивидуальной защиты для сварщиков.

Результатом стало значительное сокращение времени сварки на 50% при использовании роботизированного решения и на 20% при использовании полуавтоматического решения, что убедило заказчика внедрить комплексное сварочное решение.

Продукция для кранового и подъемного оборудования

• Расходные материалы: Böhler X 70-IG д. 1,2 мм (EN ISO 16834: G 69 5 M21 Mn3Ni1CrMo)
• Сварочное оборудование: TERRA 400 RapiDeep для частично механизированной сварки
• Сварочное оборудование: URANOS NX 5000 PSR, интегрированный с роботизированным манипулятором Yaskawa
• Böhler ARC: синергетические программы сварки для процесса rapiDeep
• Сварочные маски Guardian62F
• Сварочные покрывала Fibre 550
• Горелка MIG MT 540

Усовершенствованная процедура однопроходной сварки

• Скорость сварки увеличилась с 27 до 41 см/мин (+52%)
• Производительность наплавки – с 3,7 до 6,3 кг/ч.

Усовершенствованная процедура многопроходной сварки

Скорость сварки увеличилась на 100% на первом и втором проходах и на 72% на последнем проходе. Аналогичная тенденция наблюдается и в производительности наплавки. Хотя ток при использовании RapiDeep выше, благодаря более высокой скорости подачи проволоки, тепловложение ниже благодаря более высокой скорости подачи. Конечные результаты сварки были достигнуты за счет:

• Обеспечения отличных механических свойств сварных швов из высокопрочной стали;
• Значительного повышения производительности;
• Снижения деформации и коробления сварных швов;
• Уменьшения разбрызгивания, образования оксидов и подрезов, что приводит к сокращению времени на ремонт и объема работ по последующей обработке, включая зачистку, шлифовку и ремонт.

Характеристики продукции

Сплошная проволока Böhler X 70-IG для сварки высокопрочных, как термомеханически обработанных, так и закаленных и отпущенных конструкционных сталей с минимальным пределом текучести 690 МПа. Благодаря точному добавлению микролегирующих элементов, сплошная проволока Böhler X 70-IG, несмотря на высокую прочность, обладает превосходной пластичностью и трещиностойкостью. Хорошие показатели ударной вязкости при температурах до -50ºC.

Мы предлагаем TERRA 400 с технологией RapiDeep для достижения двух целей:

• Повышение производительности
• Снижение тепловыделения при сохранении металлургического качества сварного соединения

Мы достигли на 20% более высокой производительности по сравнению с ручной сваркой. Поэтому мы предлагаем URANOS NX 5000 PSR для повышения производительности и при роботизированной сварке.

Маска сварщика Guardian62F – это комплексное решение для защиты сварщика и шлифовщика, обеспечивающее наилучший обзор благодаря откидной защите и функции автоматического затемнения.

Сварочное покрывало FIBRE 550 входит в комплект защитного снаряжения, разработанного для защиты вас, вашего оборудования, окружающей среды и других ценных предметов от брызг, искр, термической обработки, пескоструйной обработки и расплавленного металла. Покрывало подходит для работы при температуре до 550 °C.

Горелка MIG MT540 – MIG/MAG-горелки от Böhler Welding – это прочные изделия, обеспечивающие превосходную производительность и высокое качество сварных швов. Благодаря небольшому весу и отличной балансировке наши горелки с воздушным и жидкостным охлаждением – это высококачественные продукты, которые помогут вам добиться выдающихся результатов сварки.
