Успешное применение UTP WEARcore-768

Новое решение супермартенситных наплавок

В верхней части линии непрерывной разливки стали наиболее интенсивны термический удар, коррозия и горячее окисление, в то время как механический износ остаётся низким. Поэтому принято применять наплавочные материалы с меньшей твёрдостью, но повышенной коррозионной стойкостью. Супермартенситные нержавеющие стали обладают значительно лучшей коррозионной стойкостью, чем классические мартенситные стали, в сочетании с приемлемой износостойкостью.

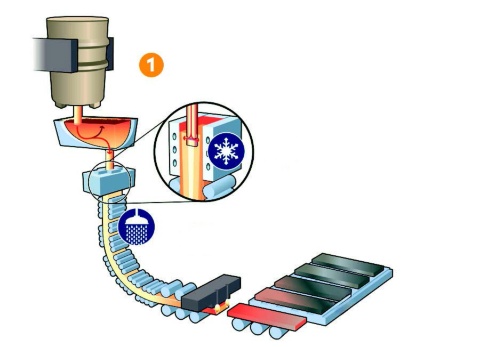

UTP разработала специальный материал для первой серии вальцов в вертикальной части, непосредственно после литейной формы в процессе непрерывного литья:

Один из наиболее серьёзных механизмов коррозии, происходящей здесь, обусловлен накоплением фтора и щелочных литейных порошков в охлаждающей воде, так называемая флюсовая коррозия, т.е процесс разрушения металла в отливках из магниевых сплавов, который возникает из-за воздействия флюса, используемого для плавки и литья. В этой области наплавки из мягкой мартенситной нержавеющей стали являются распространённым решением и поэтому стали эталоном в разработке. Порошковая проволока прошла всесторонние испытания на сталелитейном заводе Dillinger Hütte в Германии.

Были определены следующие целевые характеристики нового решения:

• Повышенная износостойкость в основном вальцовочном профиле.
• Температура начала мартенсита значительно выше комнатной, что способствует полному превращению.
• Отсутствие влияния разбавления основным материалом в третьем слое.
• Содержание дельта-феррита менее 10% (метод подсчёта точек).
• Пригодность для валков малого диаметра, обычно 150–300 мм.
• Хорошее отделение шлака при температурах 300–350 °C.

Обобщены результаты лабораторных и полевых испытаний:

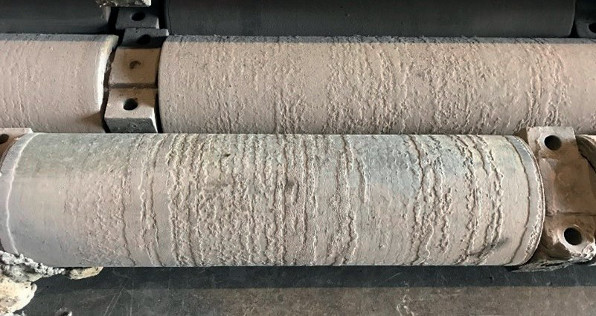

• Супермартенситная наплавка с использованием WEARcore 768-S и RECORD SK удвоила срок службы наплавленных вальцов на первом участке линии непрерывной разливки стали на сталелитейном заводе Dillinger Hütte.

Характеристики WEARcore 768-S – EN 14700 T Z Fe7 RECORD SK – EN 760

• Порошковая проволока для дуговой сварки под флюсом (SAW), специально разработанная для наплавки верхней зоны вальцов
• Повышенная износостойкость и коррозионная стойкость
• Самоотделяющийся шлак
• Микроструктура: мартенсит, феррит и остаточный аустенит
• Твёрдость после наплавки: 36 HRC

Преимущества для клиентов

• Удвоенный срок службы вальцов верхней зоны/li>
• Хорошая обрабатываемость инструментом с твердосплавными (карбид вольфрама) наконечниками/li>
• Экономичный метод наплавки
